• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
Ширина в числах модульных расстояний 2
Количество защищенных полюсов 2
Номинальная отключающая способность в соответствии с EN 60898 4.5 кА
Общее количество полюсов 2
Глубина монтажа, установки 41 мм
Номинальное напряжение изоляции Ui 660 В
Степень загрязнения (число) 2
С коммутируемым нейтральным проводником Да
Сечение однопроволочного проводника с - по 1 кв.мм по 25 кв.мм
Сечение многопроволочного гибкого проводника с - по 1 кв.мм по 16 кв.мм
Рабочая температура окружающей среды с - по -25 град.C по 50 град.C
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В 2.6 кА
Номинальное импульсное напряжение 4 кВ

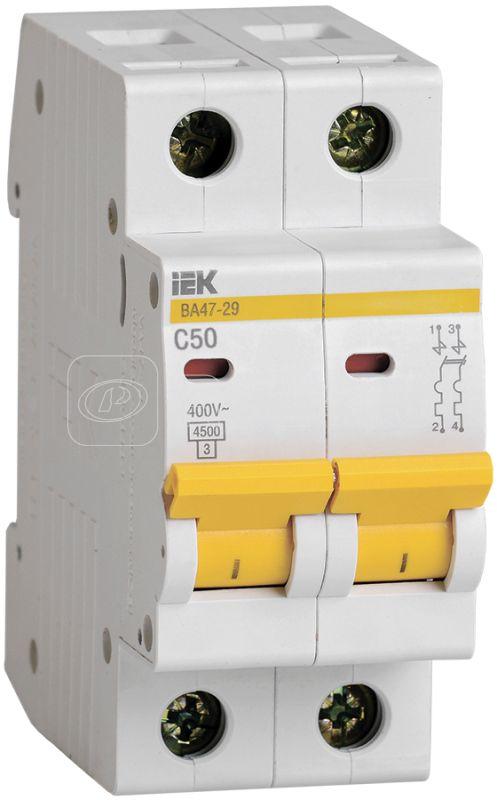

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Род тока Переменный ток (AC)/Постоянный ток (DC)
Ширина в числах модульных расстояний 2
Количество защищенных полюсов 2
Номинальная отключающая способность в соответствии с EN 60898 4.5 кА
Общее количество полюсов 2
Глубина монтажа, установки 73.6 мм
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В 4.5 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В 4.5 кА
